防金属 RFID 卡
防金属 RFID 卡
防金属 RFID 卡
防金属 RFID 卡
+

防金属 RFID 卡

CR80 PVC 卡内置 UHF 抗金属层,专为钢铁环境设计:在 Impinj R6P 读写器上支持 EPC Gen2 / ISO18000-6C 标准,工作频率为 905-928 MHz;平贴于金属表面时,手持读取距离达 0.8 米,固定式读写器可达 1.2 米,防护等级 IP68。抗金属层确保天线在金属环境下保持调谐,避免普通卡片因失谐导致的读取距离缩短问题。

分类超高频卡
视图228
已售总量200,343
规格抗金属贴片,白色空白,带背胶 / 抗金属贴片,全彩印刷,已编码 EPC
价格联系询价
下载规格书
商品规格备注
尺寸85.5 x 54.5 x 0.86 毫米 (CR80)标准卡格式;适用于证件套和卡片打印机
材质带铁氧体防金属层的PVC层压板白色,双面可打印
协议EPC 类 1 代 2 / ISO 18000-6C兼容 Gen2 固定式和手持式阅读器
频率905-928 MHz(中国大陆和美国频段)其他区域乐队可定制
芯片Impinj R6P96 或 128-bit EPC,512-bit 用户内存
手持读取范围0.8 米及以上金属,2 W ERP1 W 发射,0-3 dBi 天线,卡面朝向
读取范围,固定1.2 米及以上金属,4 W ERP4 W 发射,6-12 dBi 天线,卡面朝向
防护等级IP68防尘且支持浸没
工作温度-40 至 +85 ℃-
存储温度-40 至 +105 ℃-
安装背胶或双铆钉孔螺丝或铆钉固定可确保卡片紧贴钢板。
重量约 2.0 克-
打印偏移量、UV 数字、可变数据最小线宽 0.2 毫米

按安装表面选择

安装位置推荐构建为什么
钢制货架横梁或工具柜防金属贴片,带背胶无需钻孔即可与机架实现平面接触
机器外壳或模具防金属内嵌,铆钉孔工具与零件撞击处保持平整
钢托盘或可循环容器金属嵌件,印刷数字读卡器不在手边时的视觉标识
塑料、木材或纸板标准 UHF 卡更低单位成本实现更长射程

工厂检查表

检查通过标准失败时操作
钢板读测在约定距离处正面读取从批次中移除卡片
EPC 写入与回读数据与编码列表匹配重新编码;若重复则废弃
层压平整度平放时不变形重压或报废
打印注册信息变量数据已对齐,无空隙重新打印
修复强度在钢材上放置 24 小时后,边缘无翘起。更换胶粘剂批次或报废

应用场景

金属货架与工具柜

卡片放置于货架横梁和柜门上,库存读取器在 0.5 米处正面扫描。背胶确保卡片平整贴合,从而保证调校精度在涂漆钢面上稳固可靠。

车间用钢制工具柜和货架

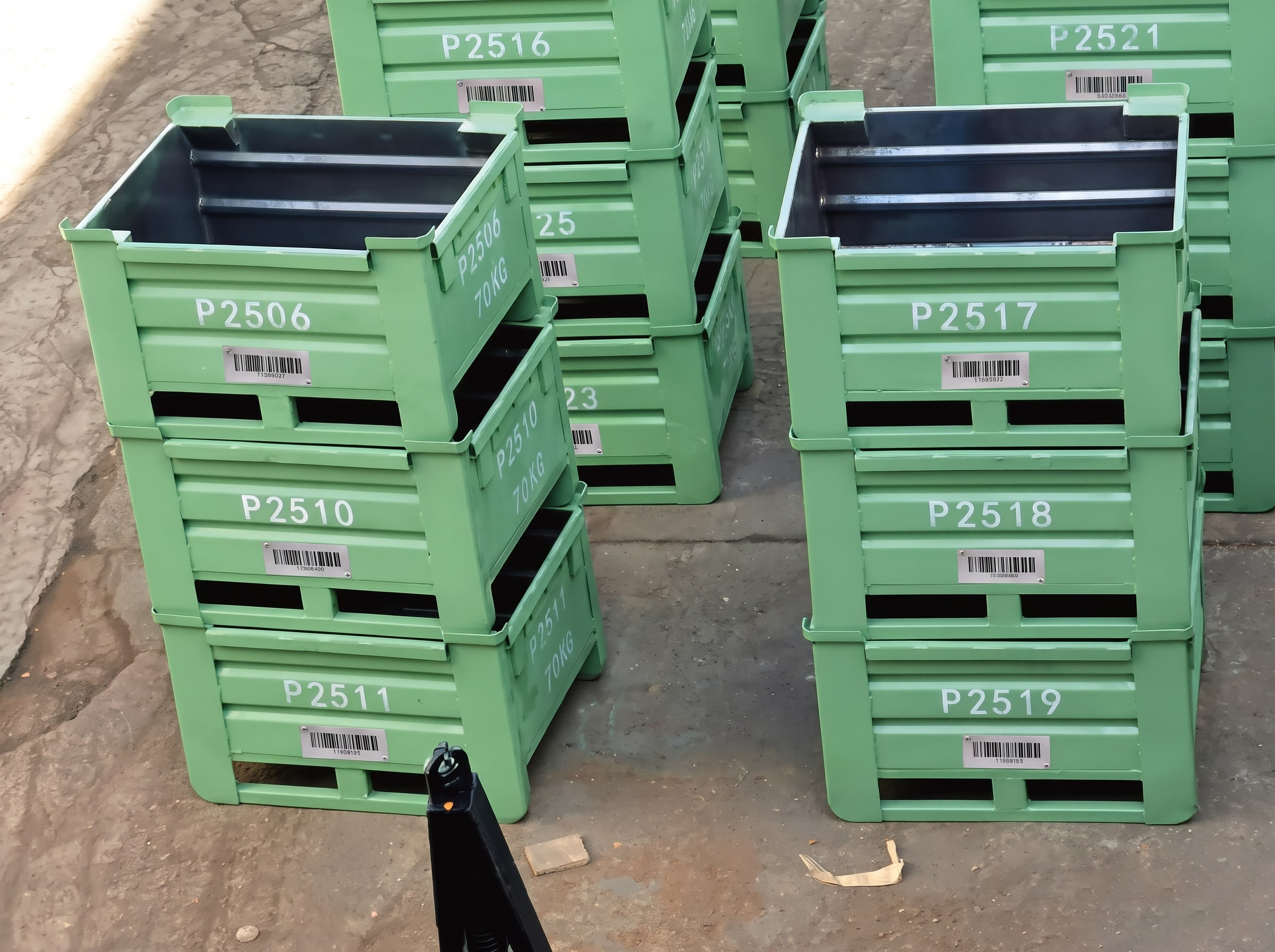

钢制容器与托盘

可循环使用钢制周转箱在码头回流时会被读取,卡片上印有数字作为视觉备用。卡片通过铆钉固定在侧板上而非绑带固定,可经受装载和清洗过程。

堆叠的集装箱贴有条形码标签,正在物流园区等待。

金属设备与模具登记

在钢制表面且环境油腻或潮湿的工况下,对机床、模具和夹具进行标识。IP68 级层压板确保标签在冷却液喷淋和冲洗时仍能牢固附着;金属屏蔽嵌件则保证标签仍能被巡检阅读器正常读取。

堆放在工具室工作台上的钢制模具块

为何普通 UHF 卡片在金属表面会失效

Anti-Metal RFID 卡采用 CR80 PVC 材质制成,专为在钢制货架、工具柜或设备外壳上固定安装时仍能保持 UHF 性能而设计。标准 UHF 芯片平贴于金属表面会发生失谐:钢材与天线耦合,改变其谐振频率并吸收部分电磁场,导致原本在自由空间中可读取数米的卡片,在金属表面仅能读取几厘米,甚至完全无法被识别。

处于这一位置的大多数买家面临两种选择:保留标准卡并承受损失,或付费升级抗金属结构。下文将基于同一读卡器对比两者,说明额外层的作用、对读取距离的影响,以及多出的成本如何物有所值。

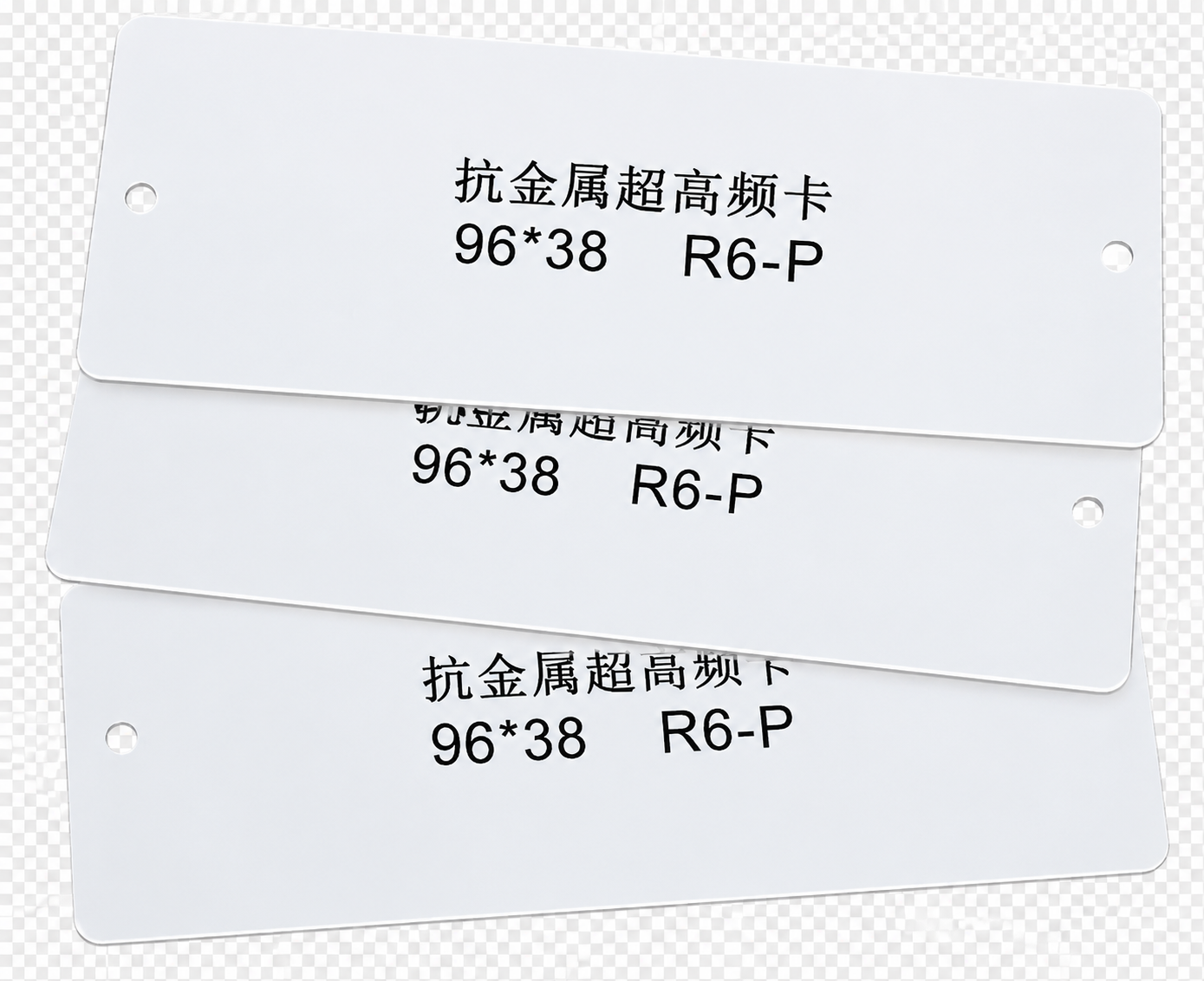

带安装孔的抗金属 UHF RFID 卡(正面)

抗金属层的作用

在嵌层与金属之间设有一层薄的铁氧体负载层。该层可防止钢与天线耦合,并恢复天线在 905-928 MHz 频段谐振所需的电气长度。成品卡片厚度为 0.86 毫米,而非普通层压板的 0.76 毫米,因为该层及其粘合剂必须适配标准卡片格式。

该标签并非完全无损耗。部分场强用于维持调谐,因此抗金属卡片的自由空间读取距离短于标准卡片。这一取舍是故意的:在接触钢材时仍能保持读取能力,比一贴装就失效的更长读取距离更有价值。

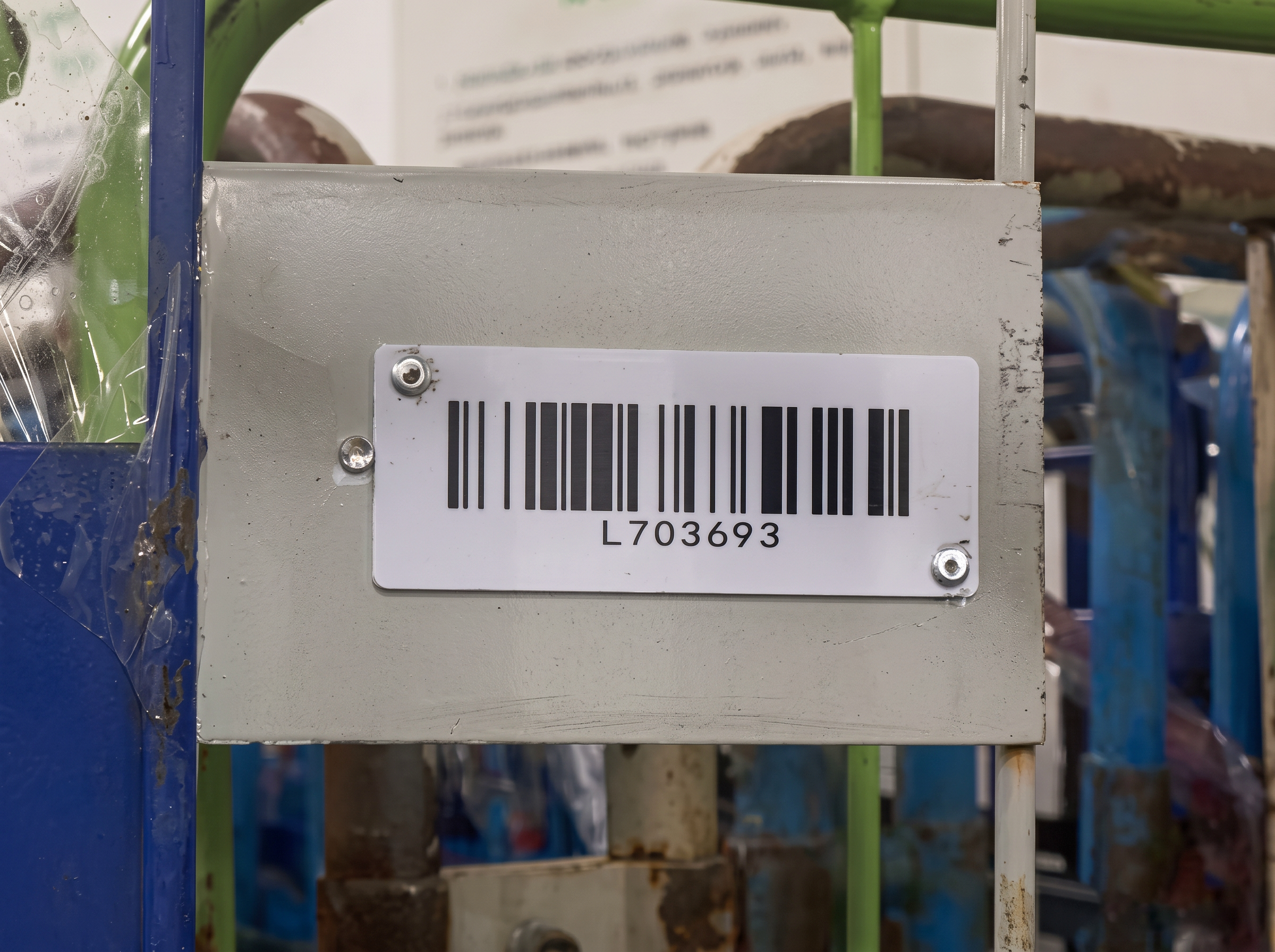

抗金属 UHF 标签,通过螺丝固定于钢架,并附带打印的条形码标签

并排对比

同一读卡器,相同输出功率,相同卡片轮廓。唯一变量是卡片所安装的载体。

安装表面标准 UHF PVC 卡抗金属超高频标签
免费空运或塑料周转箱全量程读取读取长度短于标准
金属搁板,紧贴金属表面失谐;读取短或无法读取音准稳定,读数符合规格
工具柜门任何角度均不可靠面部朝向天线时保持稳定
完成厚度0.76 毫米层压板带铁氧体层的0.86毫米
单位成本下更高;在金属不可避免处提供补偿

实用规则:若批次中有相当一部分产品为金属材质,则整批应指定为防金属版本。将库存拆分至两种卡类型会导致操作员在错误的货架上放置错误的卡片。

可规划的读取距离

在金属表面上,使用1 W 手持读写器、2 W ERP 功率时,卡片读取距离为0.8米及以上;使用4 W 固定读写器、6-12 dBi 天线、4 W ERP 功率时,工作距离为1.2米及以上。以上数据均假设卡片表面与天线大致平行;若卡片侧对天线,所有超高频(UHF)卡片的读取距离将大幅缩短。

  • 手持库存:0.8 米及以上,无需取下卡片即可清扫整排货架。
  • 固定门或入口:1.2 米及以上,足以容纳整理箱或工具推车
  • 方向:打印面应朝向读者路径;轻微倾斜可接受,直角不可。

安装:平面接触比数据手册更重要

弯曲的钢制卡片在间隔件上使用时,调谐会移动且读数窗口变窄。对于货架横梁和柜门,若表面清洁平整,背胶即可固定;对于机器外壳和模具,则需通过两个铆钉孔将层压板固定在易受撞击处。该卡片同时提供两种固定方式。

堆放在工具室工作台上的钢制模具块

打印与编码

打印

卷式标签偏移印刷,适用于短版和可变数据 UV 数字印刷。序列号、二维码和条形码可与品牌图案在同一工序中打印,且预留区域避开天线衬底,确保无压痕干扰。

编码

EPC 和用户内存逐卡写入并验证。对于有数据库的项目,我们在包装前读取 EPC 列表并与您的文件核对,确保在工厂内发现差异,而非在出货时。

个性化

若站点仍在使用 UHF 与旧式卡片系统并存的场景,可添加序列号、签名面板或磁条。请告知读卡器代次,我们将为您匹配相应芯片。

卡片使用范围

钢制货架与工具柜 | 可回收钢托盘和容器 | 设备外壳与模具定位装置 | 车间资产与校准记录 | 金属架备件箱

车间用钢制工具柜和货架

物流场站内带条形码标签的堆叠塑料容器

下单前需确认的事项

三个问题决定选型顺序:卡片安装载体、读卡器与卡片的距离,以及卡片是否由内部印刷或编码。回答这些问题后,其余规格要求自然明确,包括是否需要抗金属设计。
