FPC 嵌入式 RFID 标签
FPC 嵌入式 RFID 标签
FPC 嵌入式 RFID 标签
FPC 嵌入式 RFID 标签
+

FPC 嵌入式 RFID 标签

25 mm FPC RFID 标签,最高点厚度0.8 mm,重量0.35 g,适用于曲面及薄壁外壳:符合 ISO14443A 标准,工作频率13.56 MHz,内置1024-bit EEPROM,采用背胶安装,防护等级 IP67,工作温度 -40 至 +85 ℃,读写次数超过100,000 次。可随外壳弯曲,确保天线在一毫米壁厚内保持调谐状态。

分类嵌入式 RFID 标签
视图1,374
已售总量321,638
规格25 毫米 FPC 垫片,0.8 毫米,带背胶 / 可定制直径与厚度,胶粘剂匹配外壳塑料
价格联系询价
下载规格书

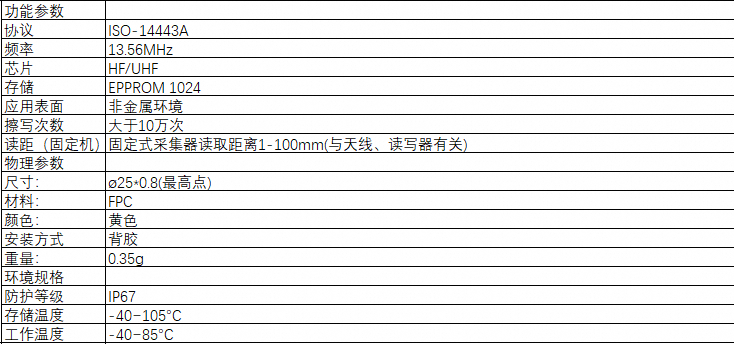

商品规格备注
尺寸直径 25 毫米,最高点处为 0.8 毫米边框和厚度可定制
材质FPC(柔性印刷电路板)黄色饰面
协议ISO14443A支持 NFC 手机和桌面终端读取
频率13.56 MHz(高频)UHF 版本需另行申请
芯片HF/UHF 选项,默认支持 MIFARE 兼容匹配当前使用的阅读器
内存1024-bit EEPROM足以匹配序列号和服务记录
读取距离1-100 毫米,配备固定阅读器具体取决于天线和读卡器;已在外壳内测试。
耐力读写次数超过 100,000每次服务访问均可重写
防护等级IP67防尘且可抵御暂时浸水
工作温度-40 至 +85 ℃适用于运输和室内使用
存储温度-40 至 +105 ℃-
安装背胶适用于低表面能塑料的定制胶粘剂
重量0.35 克不影响可穿戴设备的余额
应用表面非金属外壳和面板避开金属嵌件和导电涂层

按住房选择

住房还是产品推荐构建为什么
弧形塑料外壳25毫米标准圆盘,带背胶弯曲贴合墙面,边缘无翘起
可穿戴设备或医疗耗材标准圆盘,胶粘剂与塑料匹配0.35 克和 0.8 毫米消失在壳内。
薄型包装或卡盒标准盘,平面安装印刷电路板无凸起
口袋过紧或形状特殊自定义轮廓和粗细适配现有工具,而非强制重新设计

工厂检查表

检查通过标准失败时操作
粘合前请先阅读测试在指定距离读取,适用于所选读卡器型号从批次中隔离标签
Flex 测试弯曲至约定半径后,天线无裂纹废弃
键线外壳塑料在24小时后,边缘不可提起。更换胶粘剂批次或表面处理
数据写入与回读存储数据与生产记录匹配重写或废弃
完成单元读取按指定距离读取已关闭的壳体暂停批次并检查壁厚

应用场景

弧形塑料外壳

FPC 专为壁厚一毫米的弧形外壳而设计。圆盘粘合于内曲面,外壳闭合时无平面,序列号可在装配线通过外壳读取,并在后续服务中再次读取。

带有柔性电路的台式弯曲薄壁塑料外壳

可穿戴设备与医疗耗材

可穿戴设备无法容纳卡片,也不宜将硬质部件直接接触皮肤。本标签重量仅 0.35 克、厚度仅 0.8 毫米,可完美嵌入表带或外壳;IP67 防护等级有效抵御汗水、清洁及偶尔的洗涤。

拇指与手指间夹持的小型圆形柔性标签

薄型包装盒与卡片盒

若产品为平板包装或印刷卡盒,标签置于衬板下方且不会透出。相同的内嵌形状同样适用于多联生产 sheet,使标签可随印刷一并完成,无需单独贴标工序。

普通纸包装的成捆印刷卡纸

曲面薄壁壳体的身份识别问题

壁厚仅 1 毫米且背部弯曲的产品,无处贴标。印刷铭牌显眼但易损,条形码贴纸边缘易翘起,白色外壳上的激光刻印在数周内便模糊难辨。最终,序列号只能印在包装上而非产品本身,服务台也只能依赖包装盒来识别。

FPC 嵌入式 RFID 标签专为该布局设计。它是一款 25 mm 柔性电路,最高点厚度 0.8 mm,重量仅 0.35 g,可随外壳弯曲而非硬性对抗。内部采用 ISO14443A 芯片,工作频率 13.56 MHz,配备 1024-bit EEPROM,防护等级 IP67,耐温范围 -40°C 至 +85°C,采用胶粘安装,读写寿命超过 100,000 次。

多种天线形状的黄色 FPC RFID 芯片

FPC 有哪些变更

刚性 PCB 圆盘在弧形墙面上安装时,要么边缘翘起,要么迫使设计出现平面。FPC 可贴合曲面,确保天线始终处于调谐平面,同时外壳保持设计师预设的形态。标签最高点厚度仅 0.8 毫米,可嵌入标签凹槽或贴于墙面后方,外观无凸起。

此处刚度比重量更重要。标签重 0.35 克,不会改变可穿戴设备的平衡感或手持设备的手感;且由于它是电路而非层压标签,清洁产品时不会出现纸边翘起的问题。

完美嵌入 1 毫米厚的墙体

  • 结清前保证金:标签安装在壳体开启时的内壁上,随后外壳闭合将其覆盖。
  • 使用曲线的最平坦部分:适度弯曲即可;弯曲半径过小会导致天线折痕。
  • 保持边缘自由:圆盘周围留出微小间隙,可防止边缘处的粘合剂翘起。
  • 粘合后书写标签固定后,对最终数据进行编码,使记录与其所在单元匹配。

检查台上的薄型弯曲白色塑料外壳部件

标签已添加:产品功能说明

外壳闭合后,产品即自带记录:序列号、批次、固件配对及维修历史。手机或桌面终端可在 1-100 毫米处读取该信息,因此无需打开数据库即可在柜台或服务台完成检查;1024-bit EEPROM 存储的数据量足以支持完整的维修日志,而非仅存一个编号。

该评级决定了记录的持久性。IP67防护等级可防尘并耐受临时浸水,-40至+85摄氏度的工作温度范围则确保产品可在送达工作台前的运输途中(如货车内)正常运作。超过100,000次的读写循环意味着标签可在每次服务时重写,而无需更换。

适用范围

曲面塑料外壳 | 可穿戴设备与医疗耗材 | 薄型包装与卡片盒 | 手持设备与仪器外壳 | 模塑部件内的智能标签

柔性电路板标签贴合于塑料设备外壳的弯曲内壁

规格与定制

标准圆盘直径为 25 毫米,最高点高度为 0.8 毫米,采用黄色 FPC 涂层。直径、轮廓和厚度可根据您外壳中的口袋尺寸进行调整;对于标准背胶附着力不足的低表面能塑料,可更换专用背胶。HF 版本兼容 MIFARE 协议,工作频率为 13.56 MHz;如需远距离读取,可选配 UHF 版本。

指定内容

请提供房屋平面图、塑料材质说明及读者产品所需满足的标准。我们将根据墙面轮廓进行匹配,确认该塑料适用的粘合剂,并在开模前提供样品供试装验证。
