超迷你 RFID 标签
超迷你 RFID 标签
超迷你 RFID 标签
超迷你 RFID 标签
+

超迷你 RFID 标签

采用环氧树脂封装的 UHF 标签,芯片封装尺寸为 2.6 x 2.6 x 0.8 毫米,天线厚度为 143 毫米;支持 EPC Gen2 / ISO18000-6C 标准,工作频率为 905-928 MHz;在 U9 或 R6P 设备上读取距离:手持设备可达 6 米,固定阅读器可达 13 米;防护等级 IP67,内置抗金属层,可轻松识别小型金属物品及钢托盘。

分类迷你 RFID 标签
视图1,112
已售总量476,295
规格2.6 毫米环氧标签,配 143 毫米天线,裸标 / 同款带背胶的释放衬底标签
价格联系询价
下载规格书
商品规格备注
包裹尺寸2.6 x 2.6 x 0.8 毫米环氧树脂封装芯片
天线长度143 毫米设置 UHF 读取范围
材质环氧树脂封装,蚀刻天线黑色套餐
协议EPC 类 1 代 2 / ISO 18000-6CGen2 固定式与手持式阅读器
频率905-928 MHz(中国大陆和美国频段)其他区域乐队可定制
芯片U9 / R6P96 或 128-bit EPC,512-bit 用户内存
手持读取范围6 米及以上,在 2 W EIRP1 W 发射功率,0-3 dBi 天线
读取范围,固定13 米及以上,在 4 W EIRP4 W 发射功率,6-12 dBi 天线
防护等级IP67防尘,防短时浸水
工作温度-40 至 +85 ℃-
存储温度-40 至 +105 ℃-
安装背胶平坦或微曲面
应用表面金属材质,采用抗金属结构保留钢制托盘和台架的调音设置
重量0.2 克-

按项目类型筛选

要标记的项目推荐构建为什么
戒指、耳环、小型展示品裸装,天线位于托盘底部隐藏于商品下方,无可见标签
切削工具及仪器手柄钻孔凹槽内包装,背胶防处理与冷却液
料箱中的小型金属零件垃圾桶底部带有背胶抗金属设计确保钢质表面调谐精准
服务套件与备件套装裸包装层压后插入天线置于插入件内,受到保护

工厂检查表

检查通过标准失败时操作
阅读测试,正面在金属板上按指定距离进行读数从批次中移除标签
天线连通性在 143 毫米运行过程中无断裂或褶皱废弃
EPC 写入与回读数据与编码列表匹配重新编码或报废
封装包环氧树脂固化后,无空洞或裸露芯片废弃
粘附性24 小时后在钢板上无法进行吊装更换胶批

应用场景

珠宝和眼镜数量

小件商品置于天鹅绒或泡沫托盘中,标签藏在衬垫下方,顾客不可见。使用手持扫描枪快速扫描托盘,商品离柜前即可完成计数,全程无需条形码标签。

深色展示盒中的戒指、袖扣和手链

精密零件与切削刀具

对于标准标签尺寸过小的工具,可采用钻孔沉槽安装方式,天线嵌入工具插入件下方。标签因此能经受住刃磨和重磨过程,而纸质标签往往在此环节最先失效。

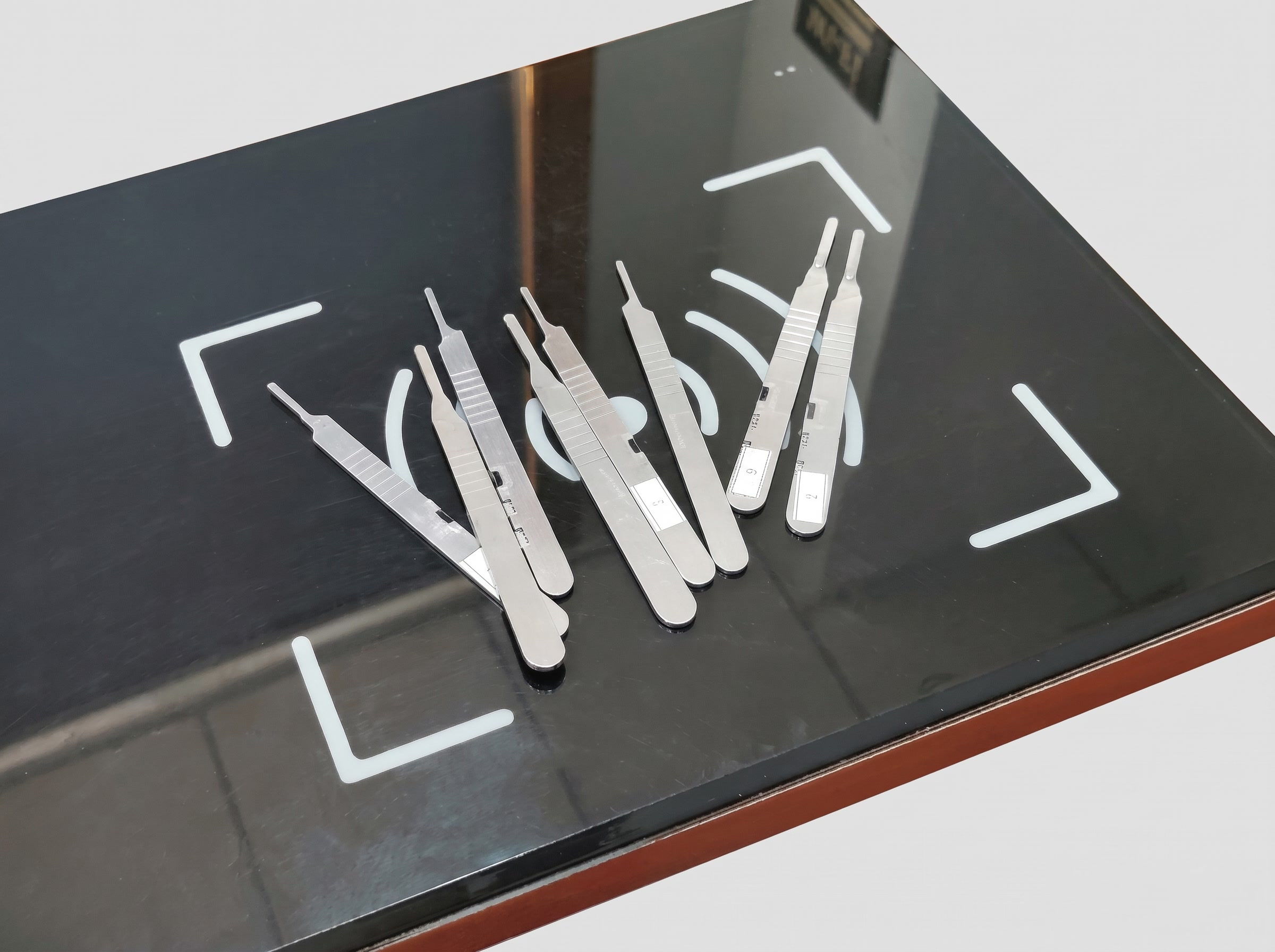

精密切割工具静置于洁净的工作台面上

展示件与小型工具

在车间或展厅中,标签固定在托盘或展示底座上而非商品本身,天线沿底座平面布置。单个阅读器即可一次性扫描整个展示区。

深色工作台上摆放着小型金属零件和工具

2.6 毫米封装,搭配 143 毫米天线

超迷你 RFID 标签采用环氧树脂封装,芯片尺寸为 2.6 x 2.6 x 0.8 毫米,搭配 143 毫米天线。这两个参数共同定义了产品性能:小巧的封装可隐匿于珠宝托盘或工具手柄内部,而较长的天线则确保 UHF 读写器能够稳定识别。

买家通常会先询问天线,因为一款标称“微型”却包含 143 毫米导体的标签看似矛盾。其实并不矛盾。在 UHF 频段,读取距离取决于天线孔径,而非芯片封装尺寸。缩小封装几乎不影响性能;而缩小天线则会按比例降低读取距离。

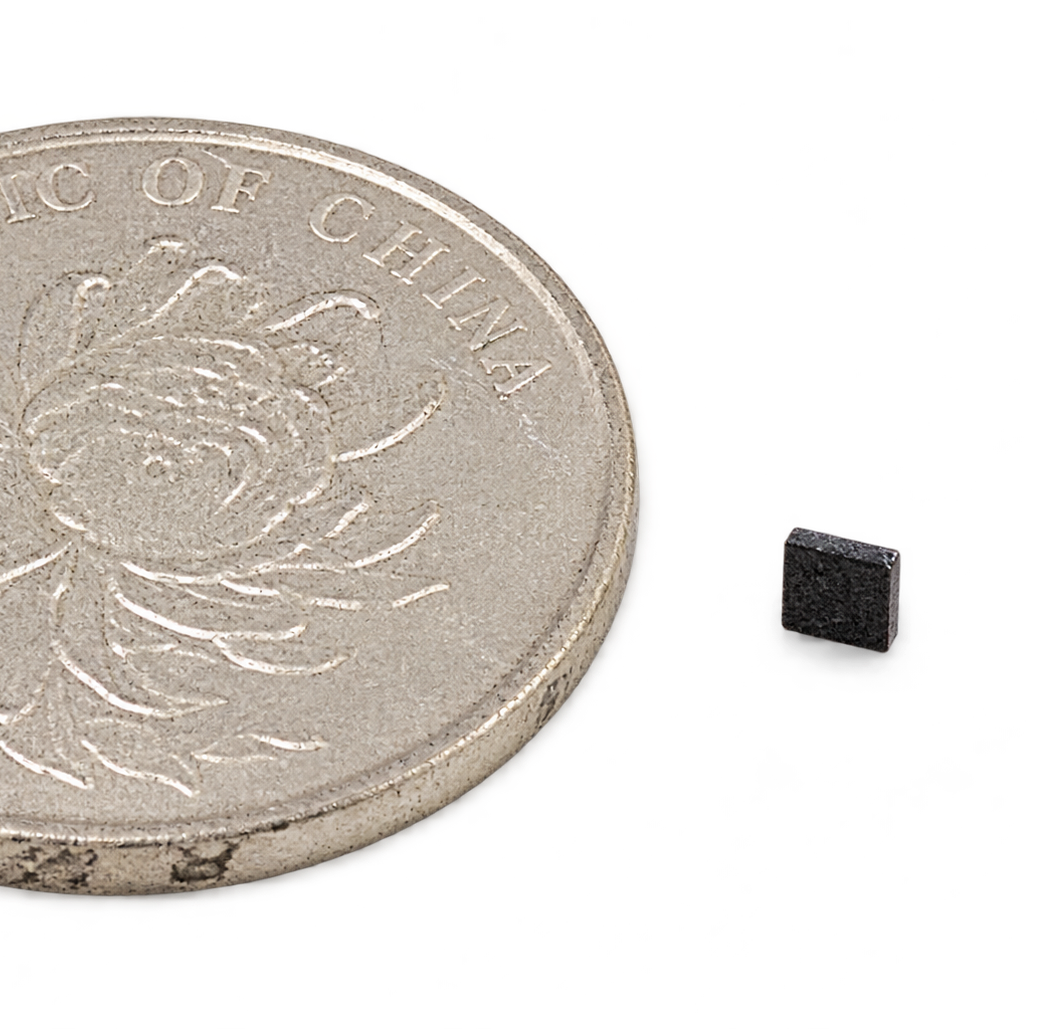

硬币旁用于尺寸对比的超小型 UHF RFID 标签

标签的哪个部分决定读取范围

在 905-928 MHz 频段,自由空间波长约为 33 厘米,因此半波偶极子长度接近 16 厘米。143 毫米天线即为该偶极子经层压介质缩短后的结果,这也是尺寸以毫米而非厘米表示的原因。芯片位于馈电点并与天线匹配;环氧树脂立方体用于保护芯片和键合线,但不参与辐射。

因此,标签被设计为二维而非一维。包装部分用于隐藏标签,而天线部分则需要规划:它需要一段笔直或平缓弯曲的无障碍空间,且远离产品自身的金属部件。如果布局中没有预留这段空间,无论安装何种芯片,标签都无法正常读取。

尺寸背后的数字

参数价值实际含义
芯片封装2.6 x 2.6 x 0.8 毫米适用于工具上钻孔或托盘插入件中的槽口
天线长度143 毫米设置读取范围;必须布置在无障碍通道上
协议EPC 类 1 代 2 / ISO 18000-6C兼容标准 Gen2 固定式和手持式阅读器
频率905-928 MHz(中国大陆和美国频段)其他区域乐队可定制
芯片U9 / R6P96 或 128-bit EPC,512-bit 用户内存
手持读取范围6 米及以上,在 2 W EIRP无需接触即可清扫托盘或零件盒
读取范围,固定13 米及以上,在 4 W EIRP在计数器或门口读取
防护等级IP67防尘且可抵御暂时浸水
工作温度-40 至 +85 ℃适用于标准仓库和车间范围
重量0.2 克小件物品无实测负载
安装背胶可粘贴于平面或微曲表面
应用表面金属材质,采用抗金属结构将调音台放置在钢制工作台或金属托盘上

为何在金属上仍能读取

将超高频(UHF)天线直接贴在钢板上会导致失谐,这也是小型标签在车间和珠宝金库等金属表面环境中失效的常见原因。本标签采用抗金属设计,在天线与金属表面之间设有隔离层,确保金属不会干扰调谐。

该标签的性能与任何抗金属标签相同:读取距离短于自由空间标称值,且实际距离取决于标签的平整度。在钢托盘上,手持读写器可在数米外读取;若将标签从钢面取下并使其弯曲,由于天线偏离了调谐平面,读取距离会变短。

将天线置于小型物品内部

  • 测试天线:143 毫米的直路或缓弯路径,不得为线圈或折痕
  • 保持结尾清晰:天线尖端保留几毫米空间,可避免与外壳发生耦合。
  • 避免锐折:折痕会改变调音并可能导致导体开裂。
  • 规划退出方案:若产品后期进行模压或灌封,天线必须在材料注入前完成定位。

在珠宝托盘或工具托盘中,常规布局是将芯片置于物品下方,天线沿托盘底部延伸,既受保护又不易被察觉。

深色展示托盘中摆放着小戒指、袖扣和手链

用途

珠宝与眼镜库存盘点 | 精密零件与切削刀具 | 展示件与小工具 | 仪器托盘与服务套件 | 金属箱内的高价值备件

洁净工作台上精密金属切割工具

指定内容

订单取决于三个要素:标签需适配的物体宽度、安装表面类型,以及读者的读取距离。请提供这些信息,我们将确认 143 毫米天线是否可集成于您的产品中,或是否需要采用其他标签形状。
